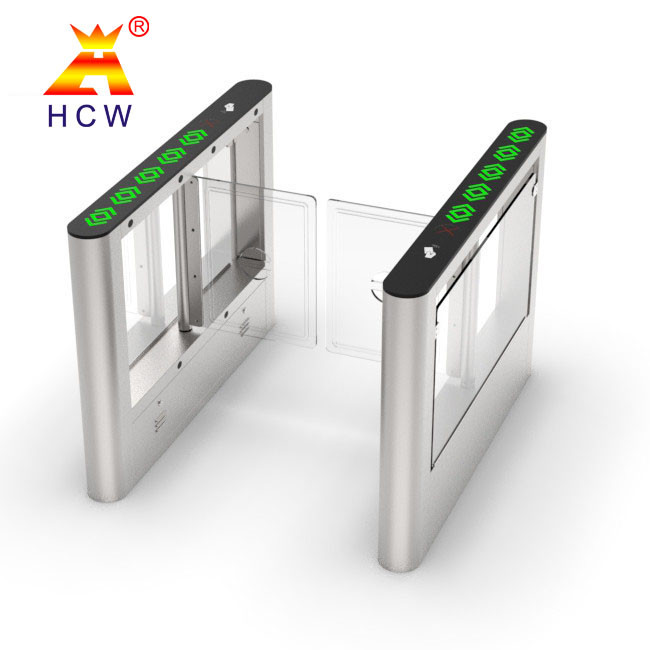

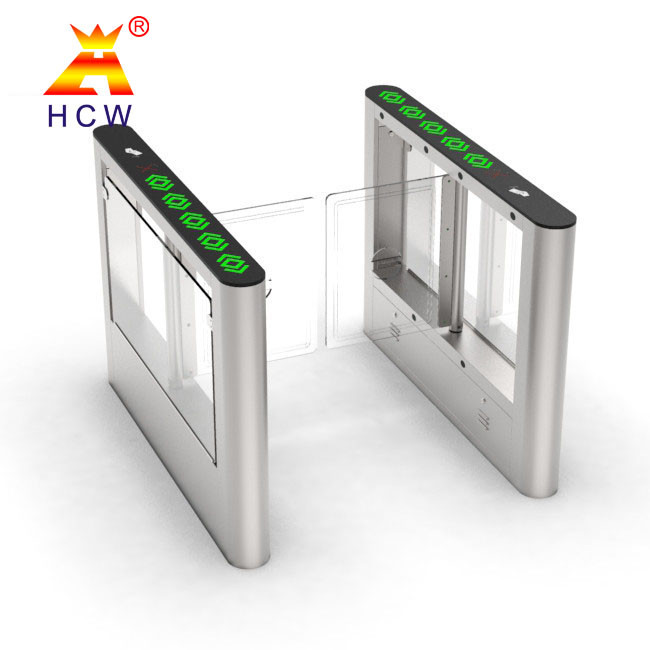

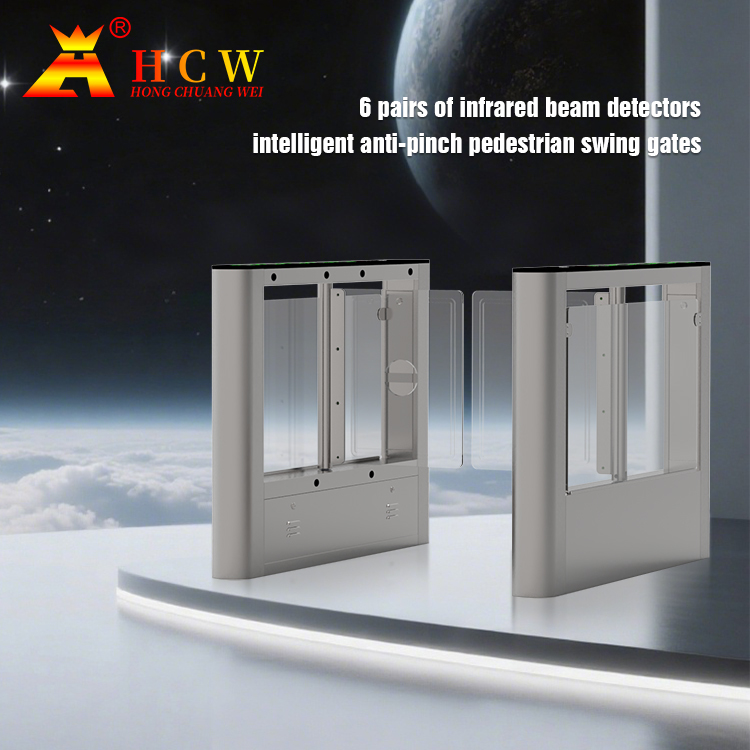

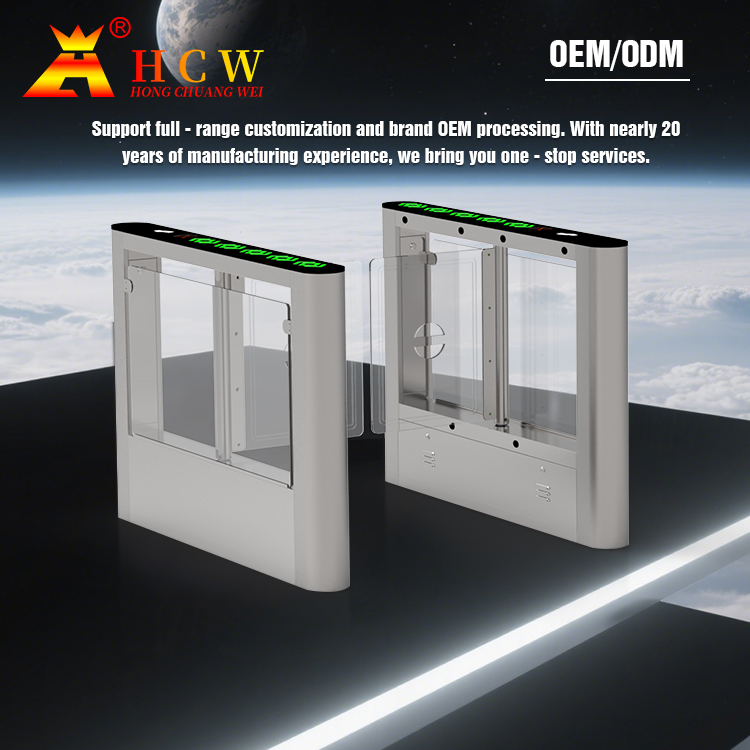

Bidirecional impermeável das portas IP54 da entrada do torniquete do reconhecimento de cara do CE

Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

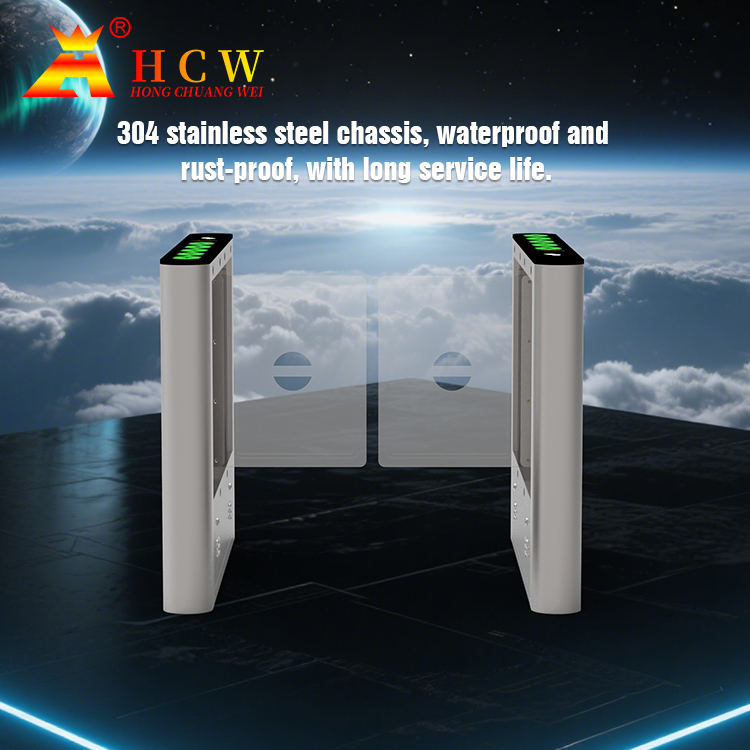

xNome | Torniquete do balanço | Materiais | 304 aço inoxidável |
---|---|---|---|
Espessura do caso | 0.92mm | Espessura da TAMPA SUPERIOR | 1.12mm |
Largura da pista | 51cm | direcção de passagem | Bi-direccional |
Impermeável | Proteção IP54 | Uso exterior | apoio |
Destacar | Torniquete do reconhecimento de cara do CE,Torniquete do reconhecimento de cara IP45,Portas da entrada do torniquete IP45 |
Certificado CE Reconhecimento facial Torneador Impermeável para uso externo
Funções e características:
Frecha para entrada livre, Cruz Vermelha para passagem bloqueada.

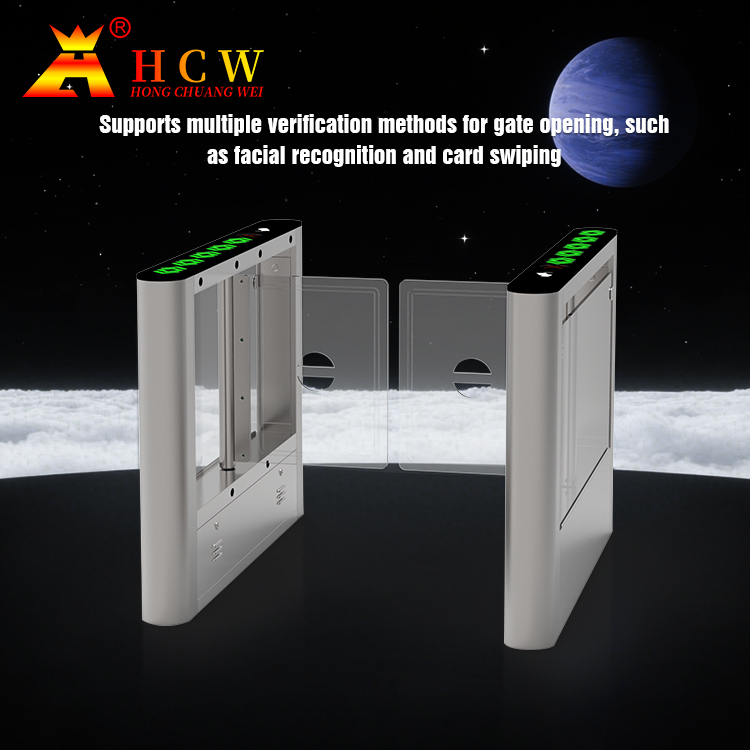

◊ Pode abrir o torniquete por dois sinais de entrada (os sinais podem ser inseridos por um controlador de acesso, um botão ou um
Outros equipamentos)
◊ Disponibilizar função de exibição de aviso e de informação sonora.
◊ As abafias abrem-se automaticamente durante a interrupção de alimentação e recuperam o modo N/C após a ligação (opcional)
◊ função de contagem. O flap fecha após passar N pedestres continuamente deslizando o cartão N vezes
Correspondentemente (N<=16) (facultativo)
◊ Função de alarme de passagem inversa, a barreira irá alarmar se o pedestre passar da direção oposta
Após a leitura do cartão.
Instalação e colocação em serviço do equipamento no local
1) Contar os acessórios de acordo com a lista de embalagens
2) Determinar o local de instalação de cada porta de acordo com a composição específica do sistema, o local de utilização e o modelo escolhido.
3) Conforme indicado nos requisitos de instalação, tal como indicado na figura abaixo, determinar a posição do buraco de instalação.e pré-processamento 4 parafusos de fixação M12 ou 4 parafusos de expansão M12 na posição de instalação.
4) Colocar os tubos de PVC de 3/4 " dos cabos de corrente forte e fraco, respectivamente, através deles, e enterrá-los nas posições correspondentes com cimento.
Indicador
|
Verde significa passagem.
|
Fornecimento de energia para núcleo
|
AC100~220V 50/60Hz
|
Tensão de funcionamento
|
DC 24V ± 5%
|
Voltagem do indicador
|
DC12V ± 5% (padrão)
|
Consumo de energia
|
30 W
|
Ambiente de trabalho
|
Dentro ou ao ar livre (o exterior é opcional)
|
