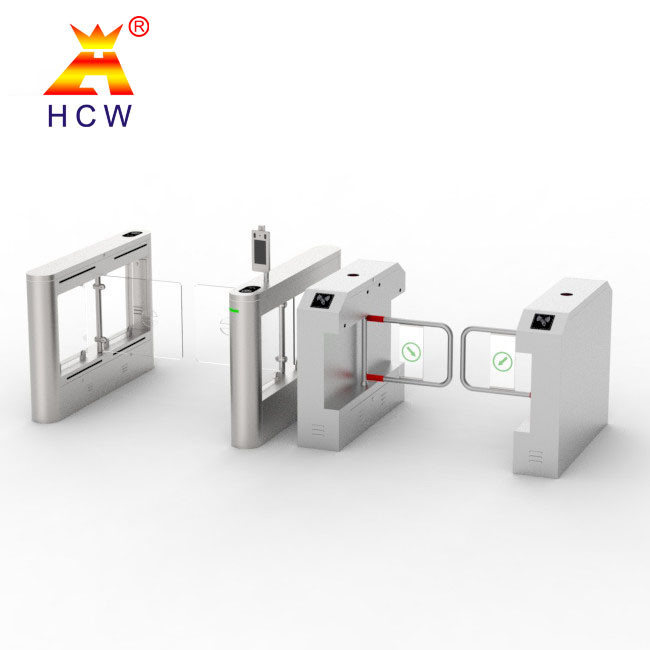

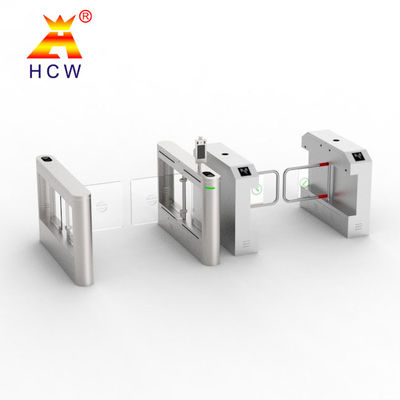

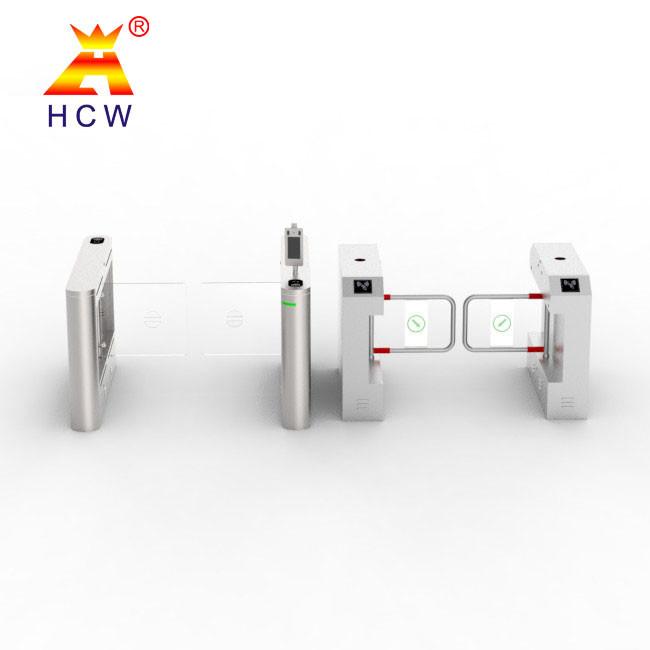

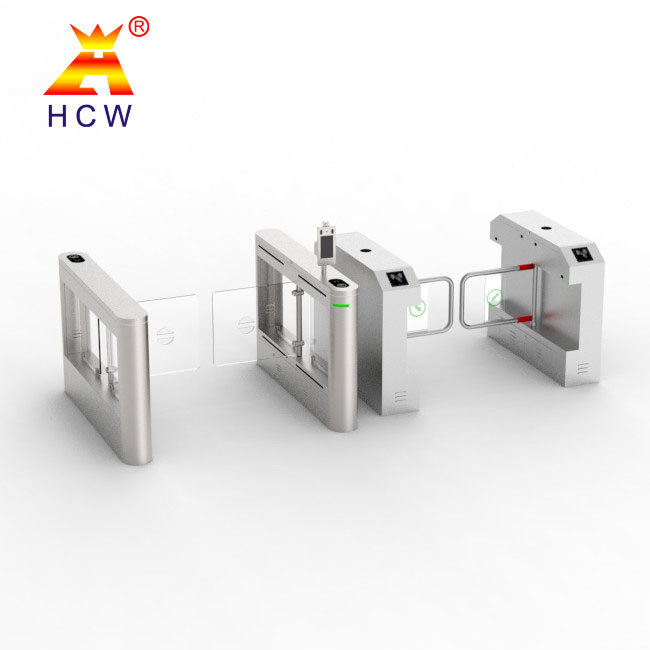

Controle de acesso mecânico 304 do cartão do torniquete FRID da barreira do balanço de aço inoxidável
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Nome do produto | Portões giratórios giratórios | Materiais | Aço inoxidável |
|---|---|---|---|
| Fornecimento de energia | AC220V±10%, 50±10Hz | Ambiente de trabalho | -25℃ a 70℃ |
| Horário de abertura/fechamento | 1s | Tempo de arranque do sistema ligado | 3 segundos |
| Número de passageiros | 40 pessoas/minuto | Vida útil normal | 4 milhão vezes |
| Destacar | torniquete da barreira de 304 balanços,Torniquete da barreira do balanço do cartão de FRID,Torniquetes de aço inoxidável mecânicos |
||
Descrição de produto
Controle de acesso de cartão FRID mecânico 304 aço inoxidável Porta de barreira de segurança de torneira de balanço
Características:
¢ Movimento único e duplo;
¢ Movimento digital;
¢ Portão de balanço anti-colisão;
¢ Utilização interior e exterior;
Série sem escovas de corrente contínua
- SUS304 chassi de aço inoxidável 1,2 mm;
∆ Arranqueamento, desenho de fios;
- posicionamento digital do corredor, retorno em caso de resistência, movimento horizontal;
¢ Braço de balanço de aço inoxidável 304 ou acrílico;
¢ Adequado para utilização ao ar livre;
- veículos elétricos passáveis;
Instalação e colocação em serviço do equipamento no local
6.1 Instalação do equipamento no local
1) Contar os acessórios de acordo com a lista de embalagens
2) Determinar o local de instalação de cada porta de acordo com a composição específica do sistema, o local de utilização e o modelo escolhido.
3) Conforme indicado nos requisitos de instalação, tal como indicado na figura abaixo, determinar a posição do buraco de instalação.e pré-processamento 4 parafusos de fixação M12 ou 4 parafusos de expansão M12 na posição de instalação.
4) Colocar os tubos de PVC de 3/4 " dos cabos de corrente forte e fraco, respectivamente, através deles, e enterrá-los nas posições correspondentes com cimento.
1.Fornecimento de energia: AC220V±10%, 50±10Hz
2Interface de entrada: (número de informação do nó passivo ou largura do pulso)
3Interface de comunicação: comutação, RS232 RS485 opcional
4Direcção de passagem: passagem unidirecional ou bidirecional
5Ambiente de trabalho: 25°C a 70°C
6.Humidade relativa ≤ 90% sem condensação
7.tempo de abertura/fechamento: 1s
8Tempo de arranque do sistema: 3 segundos
9.Número de passageiros: 40 pessoas/minuto
10. Vida útil normal: 4 milhões de vezes
11Material do chassi: aço inoxidável 304
12. A forma do chassi pode ser personalizada de acordo com os requisitos
|
Indicador
|
Verde significa passagem.
|
|
Fornecimento de energia para núcleo
|
AC100~220V 50/60Hz
|
|
Tensão de funcionamento
|
DC 24V ± 5%
|
|
Voltagem do indicador
|
DC12V ± 5% (padrão)
|
|
Consumo de energia
|
30 W
|
|
Ambiente de trabalho
|
Dentro ou ao ar livre (o exterior é opcional)
|
